USBは以下の特徴を持ちます。

• バストポロジはスター型


ホストとデバイスの1対n接続(n=最大127)

• 活線挿抜(ホットプラグ)対応



• 最大ケーブル長5m

• 3つの通信モード(1帯域あたり)


• Low-speed (最大1.5Mbps)

• Full-speed (最大12Mbps)

• Hi-speed (最大480Mbps)

同時に接続したデバイスで通信帯域を分割することになります。

• 4つの転送モード


• Control転送(全デバイス搭載必須)

• Bulk転送

• Isocronous転送

• Interrupt転送

• 3種のコネクタ



• Aプラグ(図5.5～図5.7)

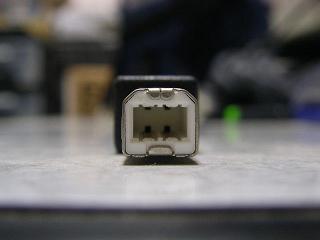

図5.5   USB A プラグ オス 外観	図5.6  USB A プラグ オス コネクタ

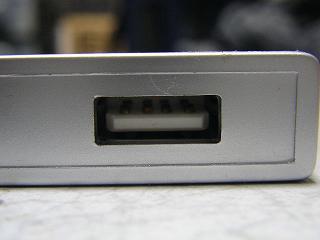

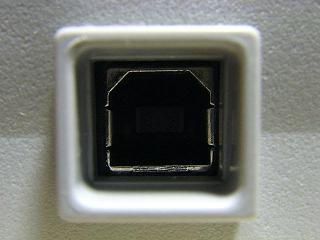

図5.7  USB A プラグ メス




• Bプラグ(図5.8～図5.10)

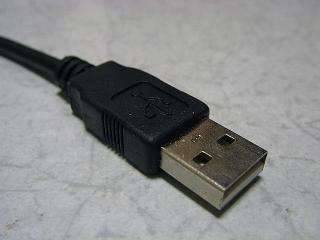

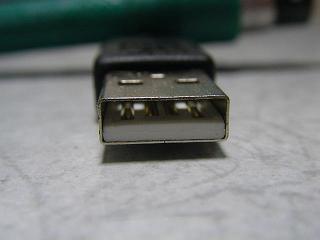

図5.8   USB B プラグ オス 外観	図5.9  USB B プラグ オス コネクタ
図5.10  USB B プラグ メス



• ミニBプラグ(図5.11～図5.13)

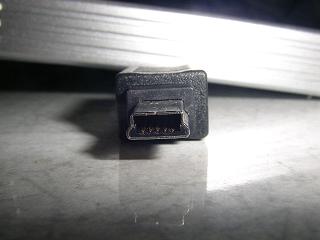

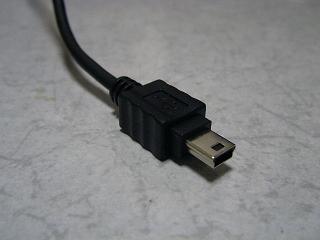

図5.11   USB ミニB プラグ オス 外観	図5.12  USB ミニB プラグ オス コネクタ

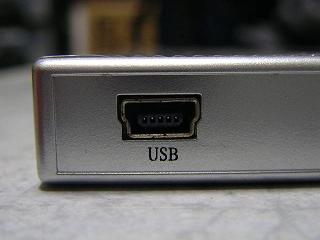

図5.13  USB ミニB プラグ メス



• ハブによる最大5台のカスケード接続

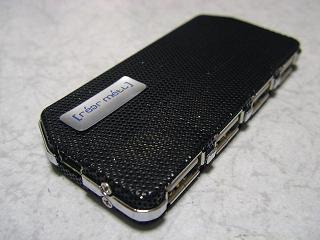

図5.14はHi-speed対応USBハブです。



図5.14  USB Hi-speed対応ハブ
